液晶顯示模塊是一種將液晶顯示器件、連接件、集成電路、PCB線路板、背光源、結構件裝配在一起的組件．英文名稱叫“LCD Module”，簡稱“LCM”，中文一般稱為“液晶顯示模塊”。實際上它是一種商品化的部件．根據我國有關國家標準的規定：只有不可拆分的一體化部件才 稱為“模塊”，可拆分的叫作“組件”。所以規范的叫法應稱為“液晶顯示組件”。但是由于長期以來人們都已習慣稱其為“模塊”。

LCM的英文全稱為liquid crystal module，是指液晶顯示模塊，通常包括LCD的顯示驅動電路，接口電路等。往往做成一個模塊的形式。包括有LCD液晶屏，鐵框，鐵架，PCB線路板， 驅動IC，控制IC，背光燈等一系列，其中IC的封裝方式有硬封裝的，COB邦定，TAB把IC封裝在菲林線路上，COF裝IC固定的柔性線路板上等。也 有直接反IC固定在LCD的玻璃上的叫COG等。LCM一般還包括背光（CCFL）和驅動電路。

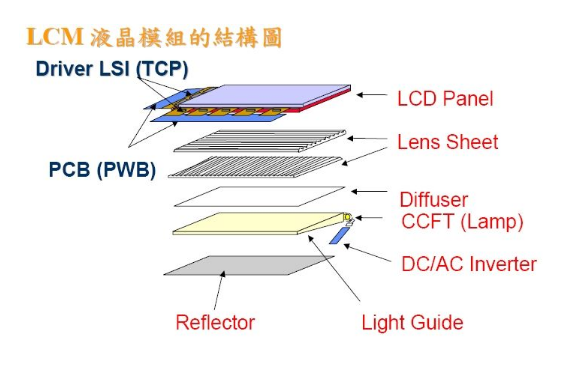

lcm模組有哪些配件組成

偏光片、背光、控制板組成。其中液晶是在兩片玻LCM 液晶模組主要由玻璃、液晶、璃之間的，本身不發光; 根據電光效應，液晶材料可分為活性液晶和非活性液晶兩類，其中活性液品具有較高的透光性和可控制性。液晶板使用的是活性液晶，人們可通過相關控制系統來控 制液晶板的亮度和顏色。根據其特性，可分為TN、STN、HTN、ESTN和TFT兒種。

TN、STN、HTN.FSTN 主要用在工業上面，如電話機、POS 機等; 電腦、手機等都是用的TFT.從顯示色彩可以分為單色和彩色; 其中單色屏由可以分為黃綠、灰白、藍等顏色。
各部零件介紹：

LCM 零件大致可分為：

1. 鐵框黑框， 鍍鋅低框， 鍍鋅高框

2. LCD

lcm模組有哪些配件組成

3. 導電橡皮

為作LCD與PCB導通之介面

lcm模組有哪些配件組成

導電橡皮的PITCH寬不可大于LCDITO或PCB金手指的PITCH寬，否則會造成短路

4. PCB（含軟板）

單層板，雙層板，多層板（㈥層板）

5. 背光 CCFL，LED，EL

6. FFC（軟排）

7. CONNECTOR

8. IC
常見的LCM（液晶顯示模塊）有以下幾種：
1．計數模塊

這是一種由不同位數的七段型液晶顯示器件與譯碼驅動器，或再加上計數器裝配成的計數顯示部件。它具有記錄、處理、顯示數字的功能。目前我國市場上能夠見到 的主要產品有由CD4055譯碼驅動器驅動的單位液晶顯示器件顯示模塊，以及由ICM72ll，ICM7231，ICM7232，CDl4543， UPDl45001，HD44100等集成電路與相應配套的液晶顯示器件組裝成的4位、6位、8位、10位、12位、16位計數模塊．在選用這類計數模塊 時必須注意以下幾點：弄清功能：雖說都叫“計數模塊“，但其中大部分并不能直接計數。它們的輸人埠有的僅是BCD碼接口形式，有的是BCD碼加選通端輸人 接口形式，還有的是可直接與串行、并行口相接的接口形式等等，如需要計算或記錄一串數字元，還必須配置相應的電路，當然也有將計數電路配好在模塊上的產 品。

認準結構：液晶顯示器件有不同的安裝方法和安裝結構。固此，在選用時要注意其結構特點，一般來說，這種計數模塊大都由斑馬導電橡膠條、塑料（或金屬）壓框 和PCB板將液晶顯示器件與集成電路裝配在一起而成。其外引線端有焊點式、插針式、線路板插腳式幾種。注意電源：一臺設備應該盡量使用統一的電源，常見的 液晶顯示器件計數模塊有單電源型和雙電源型，有5V和9V等不同規格。

lcm模組有哪些配件組成
2．計量模塊

是一種有多位段型液晶顯示器件和具有譯碼、驅動、計數、A/D轉換功能的集成電路片組裝而成的模塊。由于所用的集成電路中具有A/D轉換功能，所以可以將 輸入的模擬量電信號轉換成數字量顯示出來。我們知道任何物理量，甚至化學量（如酸堿度等）都可以轉換為模擬電量，所以只要配上一定的傳感器，這種模塊就可 以實現任何量值的碉量和顯示，使用起來十分方便。計量模塊所用的集成電路型號主要有ICL7106、ICL7116、ICL7126、ICL7136、 ICL7135、ICL7129等，這些集成電路的功能、特性決定了計量模塊的功能和特性。作為計量產品，按規定必須進行計量鑒定。經計量部門批準在產品 上貼有計量合格證。

3．計時模塊

計時模塊將液晶顯示器件用于計時歷史最久，將一個液晶顯示器件與一塊計時集成電路裝配在一起就是一個功能完整的定時器。聲于它沒有成品鐘表的外殼，所以稱 之為計時模塊。計時模塊雖然用途很廣，但通用、標準型的計時模塊卻很難在市場上買到，只能到電子鐘表生產廠家去選購或定購合適的表芯，計時模塊和計數模塊 雖然外觀相似，但它們的的顯示方式不同，計時模塊顯示的數字是由兩位一組兩位一組的數字組成的．而計數模塊每位數字均是連續排列的。由于不少計時模塊還具 有定時、控制功能，因此這類模塊可廣泛裝配到一些加電、設備上，如收錄機、CD機、微波爐、電飯煲等電器上。
LCM使用注意事項

1. 安裝

LCD模塊的安裝是用PCB上的安裝孔裝配到所用的設備儀器 上，因為模塊內部的顯示屏由兩片很薄的玻璃組成，很易損壞， 因此，在安裝應用時應特別小心。

2. 模塊的清潔處理

當對模塊進行清潔處理時，用軟布蘸取少許溶劑 （推薦如下） 輕擦即可。

-異丙醇

-乙醇

避免用干燥或硬物擦洗顯示表面以免損壞偏光片。

請勿使用如下溶劑：

-水

-酮類

-芳香族化合物

3.防止靜電

LCD模塊上所用的驅動IC為C-MOS大規模集成電路。因此請勿將任何未用的輸入端接到VDD或Vss，不要在電源打開之前向模塊輸入任何信號，并將操作者的身體、工作臺、裝配臺接地，安裝設備需防止靜電。

4.包裝

LCD模塊避免劇烈震動，或從高處跌落。

為防止模塊老化，避免在陽光直射下或在高溫、高濕環境下工作或儲存。

5.操作（注意事項）

LCD模塊必須在規定的電壓范圍內驅動，高于規定的驅動電壓將縮短LCD模塊的壽命。

直流電流將導致LCD劣化，因此避免使用直流電驅動。

溫度低于工作溫度范圍時LCD的響應時間將會顯著加長，高于工作溫度范圍時，LCD顏色變暗。

上述現象在恢復工作溫度范圍內工作時便會恢復正常，并非產品質量問題。

如果在工作狀態下，顯示區被用力壓迫，某些字符會顯示錯誤，但關閉一次后會恢復正常。

電極端子上的結露會因電化學反應導致開路。

在最高工作溫度時，濕度要小于50%RH。

6. 貯存

如果長期貯存（如一年）推薦使用如下方法：

-將模塊封入聚乙烯塑料袋中，防潮。

-放置在避光且溫度在規定的存貯溫度范圍內的地方。

-存貯中避免任何物體觸及偏光片表面。（建議交貨時存放于內包裝袋中）

7.安全

建議將損壞或無用的LCD模塊打成碎片并將液晶用乙醇和丙醇清洗干凈，之后需將其燒掉。

如果不慎將損壞的LCD屏內的泄漏的液晶粘于手上，請用肥皂水清洗干凈。
使用注意事項

在供需雙方同意提供一定數量樣品進行評詁時，按雙方協商的辦法提供一定數量的樣品。 在樣品被確認后，確認樣品將被用于批量評定。

如下情況，通過雙方協商解決

-對此規范有問題時；

-本規范中未規定的新問題發生時；

-當客戶對檢驗規范和使用條件更改而出現問題時；

-當模塊樣品尺寸在客戶安裝評詁時發生了新問題，且因此發生爭議時。
